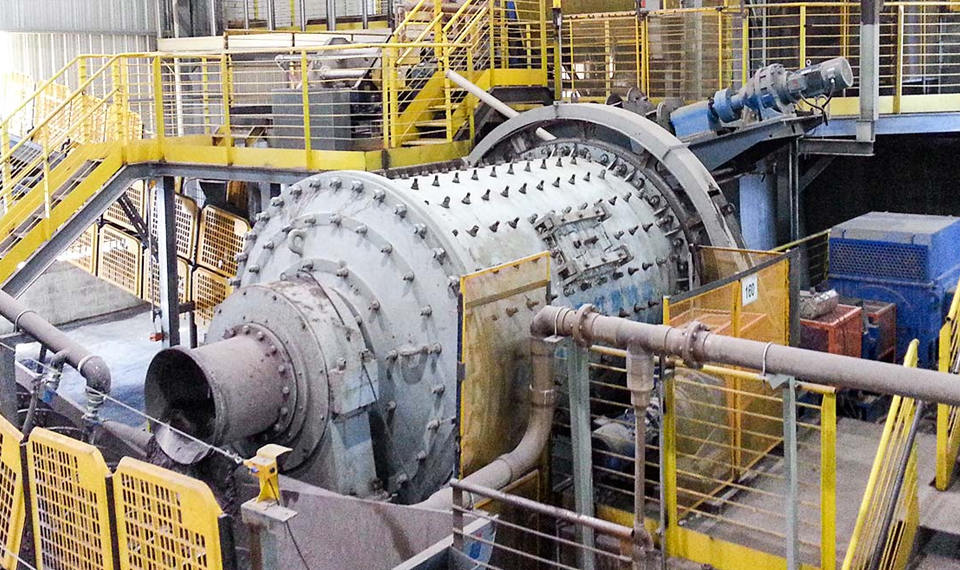

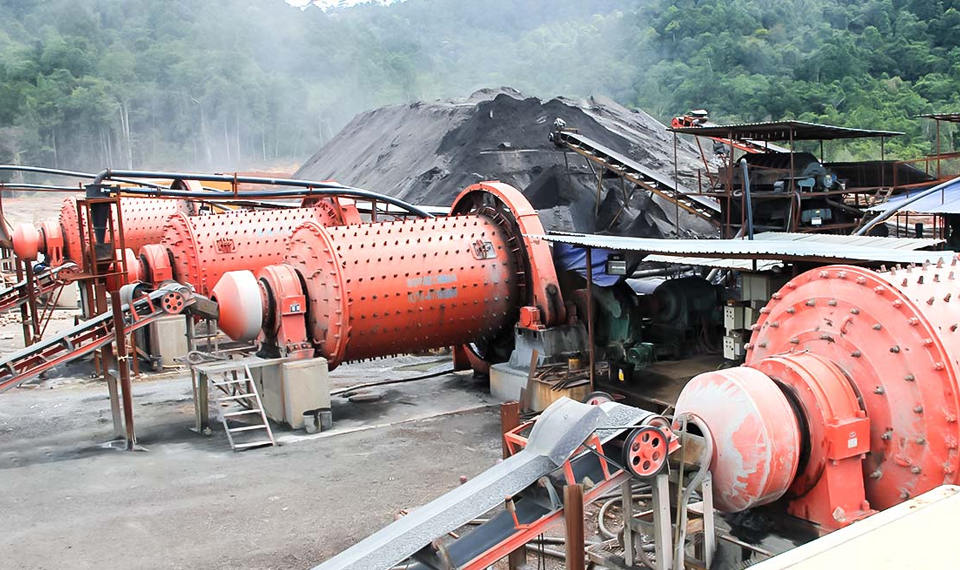

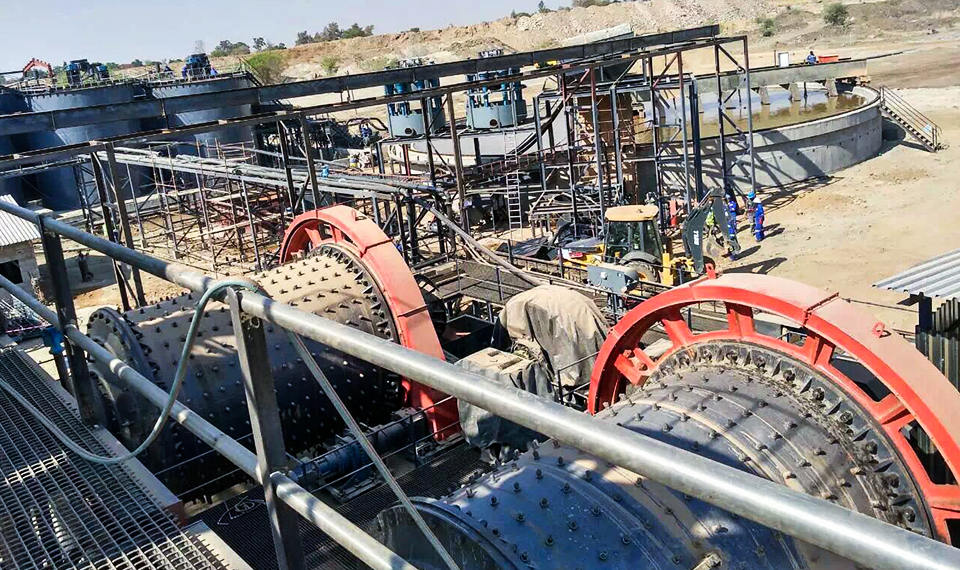

球磨機是粉磨流程中的重要設備,主要放置于破碎設備之后,是粗碎砂石物料再度粉碎的關鍵設備。具有破碎比高,可靠性好,適應性強,處理能力大等特點。根據裝入磨礦介質的不同可分為球磨機、棒磨機和不裝介質的自磨機。
采用滾動軸承代替?zhèn)鹘y(tǒng)的滑動軸承,改善啟動條件,降低磨機啟動轉矩和正常工作時的電流,磨機正常運行時能耗比采用傳統軸瓦的磨機降低15~20%。
出料口可根據工藝需求選擇格子型和溢流型,進料口設有進料螺旋強制進料,增大了進料量。
筒體襯板、端襯板、隔倉板、出料篦板的結構、形狀及材質均經過長期生產實踐檢驗。
超細球磨機和分級機形成封閉系統,負壓輸送,粉塵小,減少對人體的傷害。
襯板和研磨體可采用氧化鋁陶瓷、石英、SLEX或特殊材料,硬礦物采用無鐵污染設計。
大小齒輪潤滑采用干油噴霧潤滑,潤滑均勻可靠、能效高、油耗低、占地面積小、不會漏油、沒有環境污染。
本機為臥式圓柱車削齒輪,外齒輪和兩個料斗驅動的骨架式球磨機。 物料由進料設備經空心軸螺旋后進入第一個料斗。 料斗有梯形護套或波紋護套,內裝有鋼球,在筒體離心力作用下落下,研磨物料。 在第一個料斗中粗磨后,通過單層隔板,物料進入第二個料斗,第二個料斗內有帶有鋼球的平面刻度板,用于研磨物料。 粉料從柵板上排出,完成粉磨。
型號 | 筒體 | 有效容積(m³) | 裝球量 | 轉速(r/min) | 主電動機(KW) | |
直徑 (mm) | 長度 (mm) | |||||
MQY-1530 | 1500 | 3000.0 | 4.5 | 8 | 30 | 90 |
MQY-1545 | 1500 | 4500.0 | 6.7 | 12 | 30 | 132 |
MQY-1830 | 1830 | 3000.0 | 6.7 | 12 | 26.6 | 130 |
MQY-1845 | 1830 | 4500.0 | 10.5 | 19 | 26.8 | 180 |
MQY-2130 | 2100 | 3000.0 | 9.2 | 16 | 23.8 | 210 |
MQY-2136 | 2100 | 3600.0 | 11 | 20 | 23.8 | 210 |
MQY-2145 | 2100 | 4500.0 | 13.8 | 25 | 23.8 | 280 |
MQY-2230 | 2200 | 3000.0 | 10 | 18.5 | 21.3 | 210 |
MQY-2245 | 2200 | 4500.0 | 15.2 | 28 | 21.3 | 280 |
MQY-2430 | 2400 | 3000.0 | 12 | 22 | 21.3 | 245 |
MQY-2436 | 2400 | 3600.0 | 14 | 26 | 21.3 | 280 |
MQY-2445 | 2400 | 4500.0 | 17.8 | 30 | 21.6 | 320 |
MQY-2460 | 2400 | 6000.0 | 24 | 44 | 21.7 | 480 |
MQY-2736 | 2700 | 3600.0 | 18 | 33 | 20.7 | 400 |
MQY-2740 | 2700 | 4000.0 | 20.6 | 38 | 20.7 | 400 |
MQY-2745 | 2700 | 4500.0 | 23.2 | 43 | 20.7 | 480 |
MQY-2750 | 2700 | 5000.0 | 25.8 | 48 | 20.6 | 500 |
MQY-2760 | 2700 | 6000.0 | 31 | 57 | 20.6 | 630 |
MQY-3040 | 3000 | 4000.0 | 25.7 | 47 | 19 | 500 |
MQY-3064 | 3000 | 6400.0 | 40.2 | 74 | 19 | 800 |
MQY-3245 | 3200 | 4500.0 | 32 | 59 | 18.2 | 630 |
MQY-3254 | 3200 | 5400.0 | 38 | 73 | 18.2 | 800 |
MQY-3270 | 3200 | 7000.0 | 50.6 | 93 | 18.2 | 1250 |
MQY-3645 | 3600 | 4500.0 | 40.8 | 75 | 18 | 1000 |
MQY-3650 | 3600 | 5000.0 | 46 | 86 | 18 | 1250 |
MQY-3660 | 3600 | 6000.0 | 54 | 102 | 18 | 1250 |
MQY-3685 | 3600 | 8500.0 | 79 | 131 | 18 | 1800 |
MQY-4060 | 4000 | 6000.0 | 70 | 126 | 16.9 | 1500 |
MQY-4067 | 4000 | 6700.0 | 78 | 136 | 16.9 | 1600 |
MQY-4361 | 4270 | 6100.0 | 80 | 144 | 15.7 | 1850 |
MQY-4564 | 4500 | 6400.0 | 95 | 172 | 15.6 | 2000 |
MQY-5064 | 5030 | 6400.0 | 120 | 216 | 14.4 | 2600 |
MQY-5083 | 5030 | 8300.0 | 152 | 266 | 14.4 | 3300 |
MQY-5585 | 5500 | 8500.0 | 187 | 338 | 13.8 | 4500 |
注:產量根據不同物料,進料粒度等因素其結果將有所不同
型號 | 筒體 | 有效容積 (m³) | 裝球量 (t) | 轉速 (r/min) | 主電動機 (KW) | |
直徑 (mm) | 長度 (mm) | |||||
MQS-1530 | 1500 | 3000 | 4.5 | 9 | 30 | 110 |
MQS-1545 | 1500 | 4500 | 6.7 | 14 | 29.6 | 155 |
MQS-1830 | 1830 | 3000 | 6.7 | 14 | 26.6 | 155 |
MQS-1845 | 1830 | 4500 | 10.5 | 20 | 26.8 | 210 |
MQS-2130 | 2100 | 3000 | 8.8 | 18 | 23.8 | 210 |
MQS-2136 | 2100 | 3600 | 11 | 22.5 | 23.8 | 245 |
MQS-2145 | 2100 | 4500 | 13.8 | 28 | 23.8 | 280 |
MQS-2230 | 2200 | 3000 | 10 | 20 | 21.3 | 210 |
MQS-2245 | 2200 | 4500 | 5.2 | 30.5 | 21.4 | 320 |
MQS-2430 | 2400 | 3000 | 12 | 25 | 21.3 | 280 |
MQS-2436 | 2400 | 3600 | 14 | 29 | 21.4 | 320 |
MQS-2445 | 2400 | 4500 | 7.8 | 37 | 21.4 | 380 |
MQS-2470 | 2400 | 7000 | 28 | 58 | 21.5 | 480 |
MQS-2736 | 2700 | 3600 | 18 | 38 | 20.7 | 400 |
MQS-2740 | 2700 | 4000 | 20.6 | 43 | 20.7 | 450 |
MQS-2745 | 2700 | 4500 | 23.2 | 48 | 20.7 | 480 |
MQS-2750 | 2700 | 5000 | 25.8 | 54 | 20.6 | 560~630 |
MQS-2760 | 2700 | 6000 | 31 | 65 | 20.6 | 630~710 |
MQS-3040 | 3000 | 4000 | 25.7 | 54 | 19 | 560~630 |
MQS-3064 | 3000 | 6400 | 40.2 | 84 | 19 | 1000 |
MQS-3230 | 3200 | 3000 | 21.8 | 46 | 18.2 | 500 |
MQS-3236 | 3200 | 3600 | 26.2 | 56 | 18.2 | 630 |
MQS-3245 | 3200 | 4500 | 32 | 65 | 18.2 | 800 |
MQS-3254 | 3200 | 5400 | 38 | 80 | 18.2 | 1000 |
MQS-3640 | 3600 | 4000 | 36 | 75 | 18 | 1000 |
MQS-3645 | 3600 | 4500 | 40.8 | 88 | 18 | 1250 |
MQS-3650 | 3600 | 5000 | 46 | 96 | 18 | 1400 |
MQS-3660 | 3600 | 6000 | 54 | 117 | 18 | 1400~1600 |
MQS-4050 | 4000 | 5000 | 58 | 121 | 16.9 | 1500 |
MQS-4060 | 4000 | 6000 | 70 | 146 | 16.9 | 1800 |
MQS-4560 | 4500 | 6000 | 87 | 182 | 15.6 | 2300 |
注:產量根據不同物料,進料粒度等因素其結果將有所不同
型號 | 筒體 | 有效容積 (m³) | 裝球量 (t) | 轉速 (r/min) | 主電動機 (KW) | |
直徑 (mm) | 長度 (mm) | |||||
MQG-1557 | 1500 | 5700 | 8.5 | 12 | 28 | 130 |
MQG-1564 | 1500 | 6400 | 9.6 | 13 | 28 | 155 |
MQG-1864 | 1830 | 6400 | 15 | 20 | 23.8 | 210 |
MQG-1870 | 1830 | 7000 | 16 | 22 | 23.8 | 245 |
MQG-1880 | 1830 | 8000 | 18.8 | 26 | 23.8 | 280 |
MQG-2170 | 2100 | 7000 | 22 | 30 | 24.1 | 320 |
MQG-2175 | 2100 | 7500 | 23.5 | 33 | 24.1 | 355 |
MQG-2265 | 2200 | 6500 | 22 | 35 | 21.7 | 380 |
MQG-2270 | 2200 | 7000 | 23.8 | 38 | 21.7 | 380 |
MQG-2275 | 2200 | 7500 | 25.5 | 42 | 21.7 | 450 |
MQG-2470 | 2400 | 7000 | 28 | 52 | 21.7 | 570 |
MQG-2480 | 2400 | 8000 | 32 | 60 | 21.5 | 630 |
MQG-2750 | 2700 | 5000 | 25.8 | 54 | 20.7 | 630 |
MQG-2760 | 2700 | 6000 | 31 | 65 | 20.6 | 710 |
注:產量根據不同物料,進料粒度等因素其結果將有所不同
型號 | 筒體 | 有效容積 (m³) | 轉速 (r/min) | 主電動機 (KW) | |
直徑 (mm) | 長度 (mm) | ||||
MZ-2410 | 2400 | 1000 | 4.5 | 22 | 55 |
MZ-3212 | 3200 | 1200 | 9.2 | 18.2 | 160 |
MZ-4014 | 4000 | 1400 | 16.6 | 17.6 | 245 |
MZ-5518 | 5500 | 1800 | 34.6 | 15 | 800 |
MZ-6433 | 6400 | 3300 | 107 | 12.8 | 2000 |
MZ-6724 | 6700 | 2400 | 80.5 | 12.5 | 2000 |
MZ-7525 | 7500 | 2500 | 107 | 11.4 | 2500 |
注:產量根據不同物料,進料粒度等因素其結果將有所不同
型號 | 裝料量(噸/次) | 筒體轉速(轉/分) | 參考動力 | 襯板材質 |
600×700 | 0.05 | 50 | 2.2 | 陶瓷、硅石、橡膠、金屬(配套動力依據采用襯板材質和研磨物料的不同會有所差異) |
800×600 | 0.075 | 42 | 3 | |
900×1200 | 0.2 | 38.5 | 5.5 | |
1300×1500 | 0.5 | 33 | 7.5 | |
1500×1800 | 1.2 | 28.5 | 11 | |
1800×2000 | 1.5 | 24 | 15 | |
2600×2800 | 5 | 16.5 | 37 | |
3000×3800 | 10 | 14.5 | 57.2 | |
3200×4600 | 15 | 13.5 | 75 |
更多型號也可聯系我們,支持定制
