優質的產品是我們的核心競爭力
High quality products are our core competitiveness

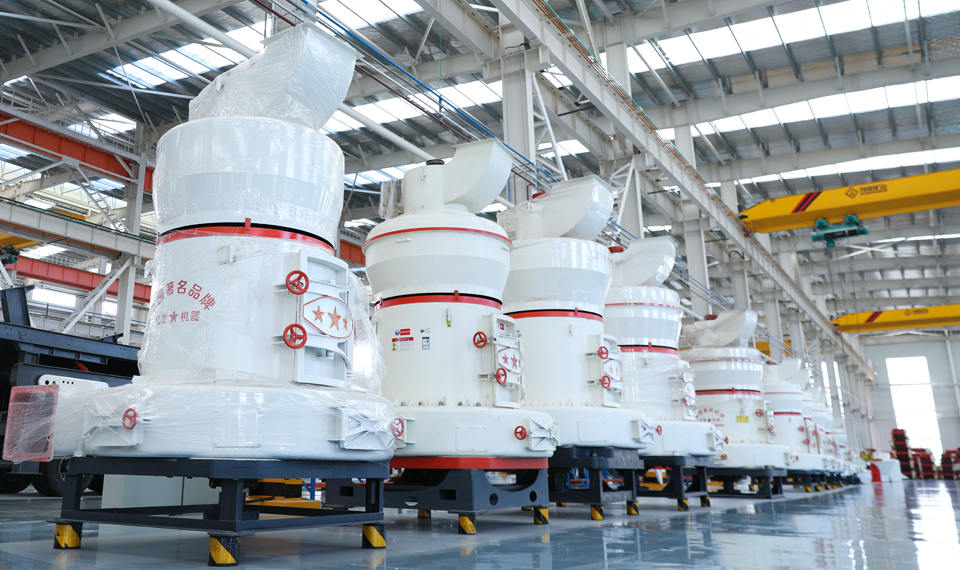

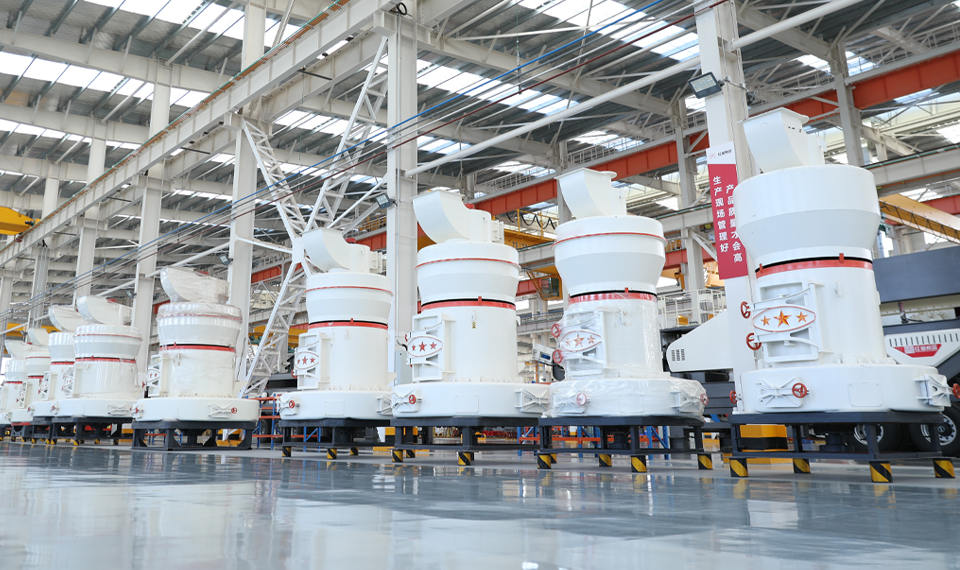

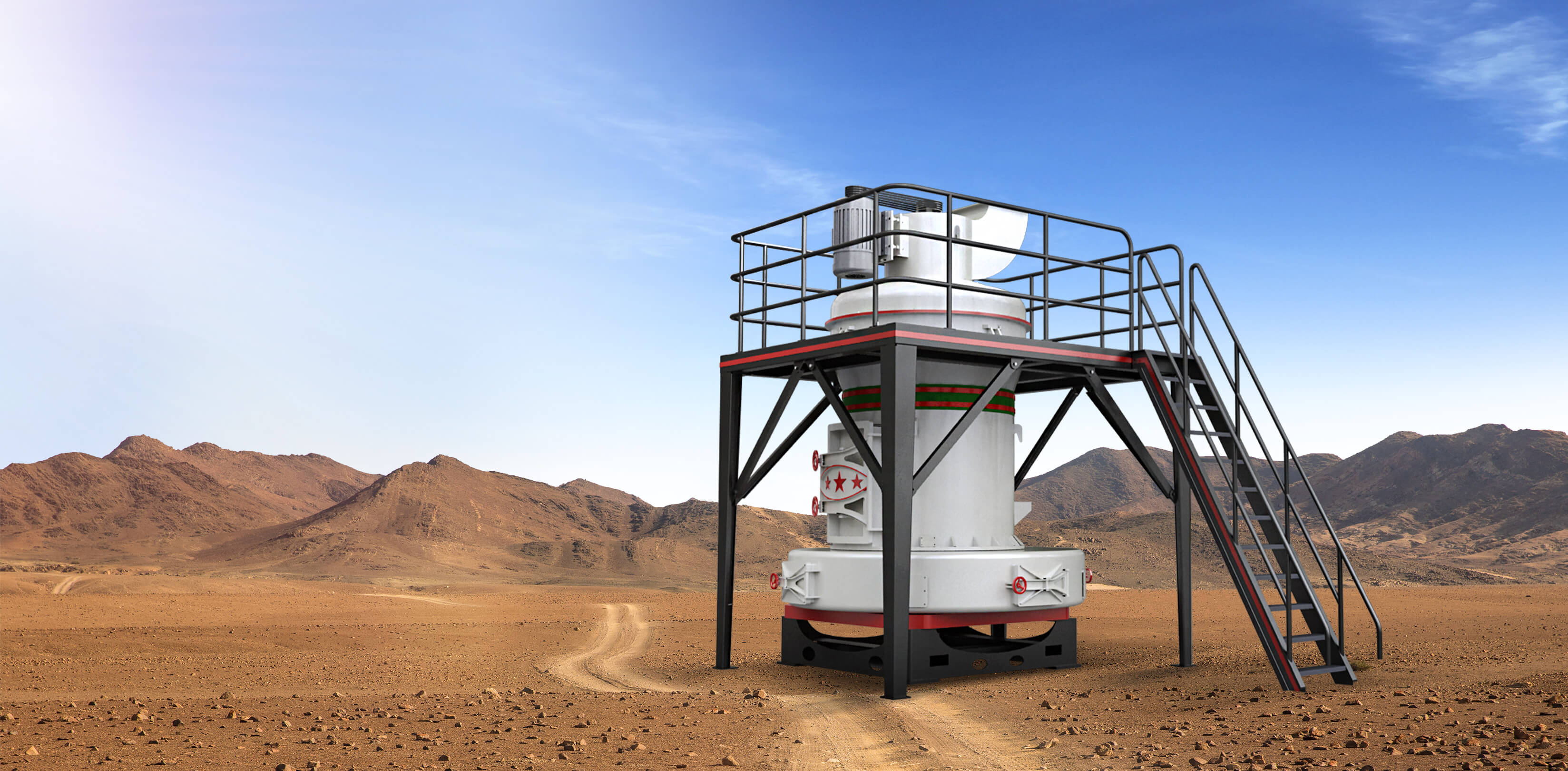

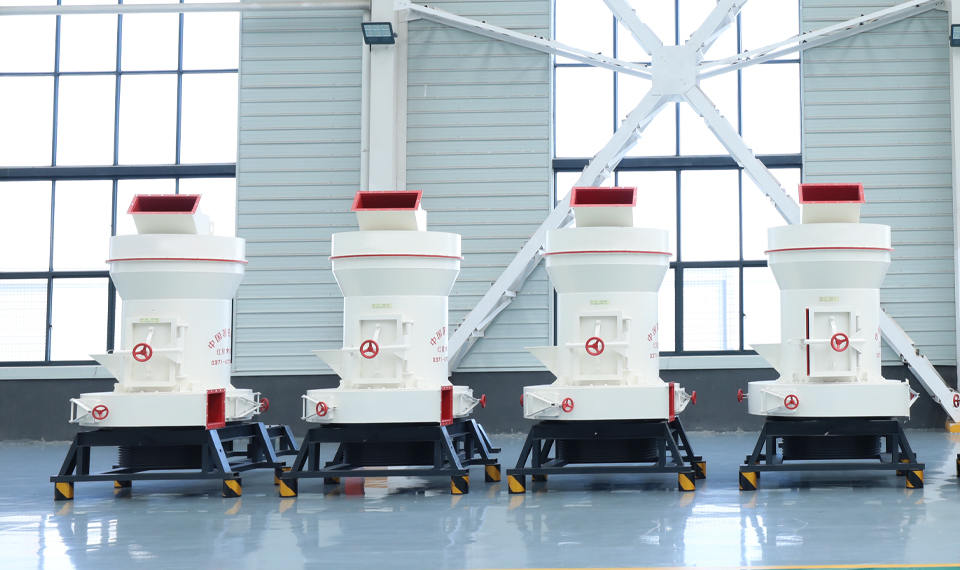

R型雷蒙磨機廣泛適用于重晶石、方解石、鉀長石、滑石、大理石、石灰石、白云石、螢石、石灰、活性白土、活性炭、膨潤土、高嶺土、水泥、磷礦石、石膏、玻璃、保溫材料等莫氏硬度不大于9.3級,濕度在6%以下的非易燃易爆的礦產化工、建筑等行業280多種物料的高細制粉加工,成品粒度80—325目范圍內任意調節。
該機采用國內外同類產品的先進結構,并在同行業雷蒙磨的基礎上更新改進設計而成,該設備比球磨機效率高、電耗低、占地面積小,一次性投資不多。
雷蒙磨主機傳動裝置采用密封齒輪箱和帶輪,傳動平穩,運轉可靠
與其他磨粉設備相比通篩率高,通篩率高達99%,是其他磨粉設備一般達不到的
易損件材質均為高錳鋼,壽命長,電機均為國標產品
該機結構主要由主機、分析器、風機、成品旋風分離器、微粉旋風分離器及風管組成。其中,主機由機架、進風蝸殼、鏟刀、磨輥、磨環、罩殼組成。
物料研磨后,風機將風吹入主機殼內,吹起粉末,經置于研磨室上方的分析器進行分選,細度過粗的物料又落入研磨室重磨,細度合乎規格的隨風流進入旋風收集器,收集后經出粉口排出,即為成品。風流由大旋風收集器上端的回風管回入風機,風路是循環的,并且在負壓狀態下流動,循環風路的風量增加部分經風機與主機中間的廢氣管道排出,進入小旋風收集器,進行凈化處理。
型號 參數 |
4525 | 4119 |
進料粒度 | ≤30 | ≤25 |
成品粒度 | 0.173-0.044 | 0.173-0.044 |
不同物料細度班產 | 16-176 | 8-78 |
中心軸轉速(r/min) | 82 | 105 |
磨環直徑 | 1770 | 1400 |
磨輥直徑 | 450 | 410 |
磨輥高度 | 250 | 190 |
主機電機 | Y315M-4-132 | Y280S-4-75 |
風機電機 | Y315M-4-132 | Y280S-4-75 |
分析器電機 | YCT250-4A-18.5 | YCT200-4B-7.5 |
型號 | 進料粒度 | 成品粒度 | 處理能力(t/h) | 磨環直徑 | 磨輥數量 | 主機功率(kW) | 風機功率(kW) | 選粉機功率(kW) | 傳動方式 |
HGM88 | <25 | 0.25-0.015 | 0.4-5 | 908 | 3 | 22 | 22 | 5.5 | 皮帶傳動 |
HGM95 | <25 | 0.25-0.015 | 0.6-7 | 1006 | 3 | 37 | 37 | 7.5 | |
HGM120 | <25 | 0.25-0.015 | 1.2-15 | 1280 | 3 | 55 | 75 | 15 | 減速機傳動 |
HGM130 | <25 | 0.25-0.038 | 1.6-21 | 1400 | 4 | 75 | 90 | 18.5 | |
HGM138 | <25 | 0.25-0.038 | 2-25 | 1510 | 4 | 90 | 110 | 22 | |
HGM160 | <30 | 0.25-0.038 | 2.7-28 | 1770 | 5 | 132 | 160 | 22/30 | |
HGM175 | <35 | 0.25-0.038 | 3-35 | 1900 | 5 | 185 | 200 | 30 | |
HGM190 | <40 | 0.25-0.038 | 5-40 | 2040 | 4 | 250/280 | 250/280 | 45/55 |
注:產量根據不同物料,進料粒度等因素其結果將有所不同
規格型號 | 產量(t/h) | 成品細度 | 原料水分 | 成品水分 | 主電機功率(kW) |
HLM1300K | 10-40 | 0.84-0.37mm (20-400 目) | ≤15% | ≤1% | 200 |
HLM1500K | 13-50 | 280 | |||
HLM1700K | 18-70 | 400 | |||
HLM1900K | 20-85 | 500 | |||
HLM2200K | 35-135 | 800-900 | |||
HLM2400K | 40-160 | 900-1120 | |||
HLM2800K | 50-200 | 1120-1250 | |||
HLM3400K | 70-260 | 1800-2000 | |||
HLM3700K | 90-320 | 2500-2800 |
注:原料易磨性(Bond)指數≤13kw/t
