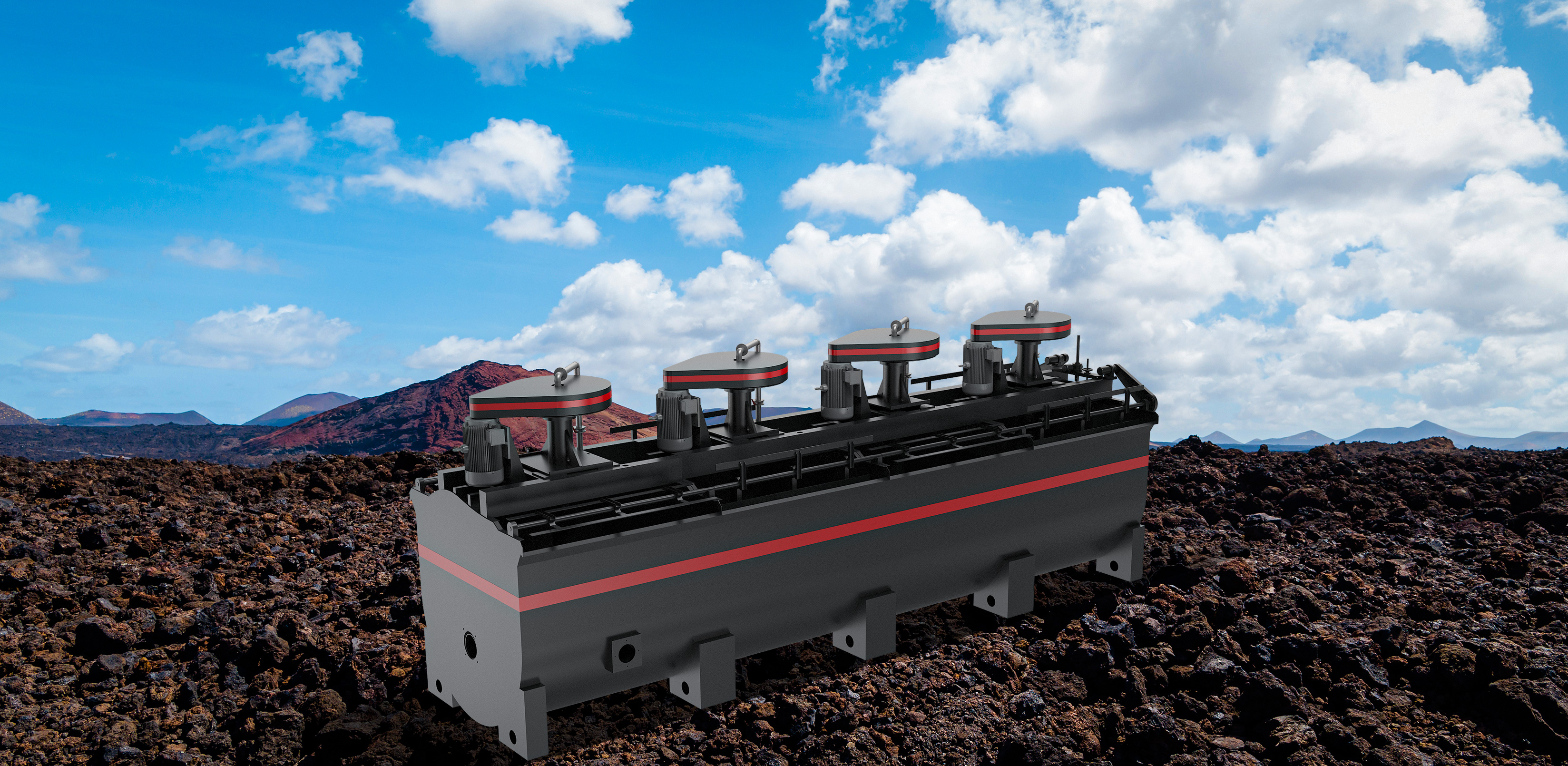

XCF系列浮選機

智能環保

優質的產品是我們的核心競爭力

High quality products are our core competitiveness

產品簡介

Product Introduction

在浮選機工作時，隨著葉輪的旋轉，槽內礦漿從四周經槽底由葉輪下端吸到葉輪葉片之間，同時，由鼓風機給入的低壓空氣經空心軸和葉輪的空氣分配器，也進入其中。礦漿與空氣在葉片之間充分混合后，從葉輪上半部周邊向斜上推出，由定子穩流和定向后進入整個槽子中。氣泡上升到泡沫穩 定區，形成富集過程。

Technical parameters

技術參數

型號		XCF-1	XCF-2	XCF-3	XCF-4	XCF-8	XCF-16	XCF-24	XCF-38
槽體尺寸	長	1000	1300	1600	1800	2200	2800	3100	3600
	寬	1000	1300	1600	1800	2200	2800	3100	3600
	高	1100	1250	1400	1500	1950	2400	10819	3400
單效重量		1.2	1.7	2.3	2.7	3.9	6.6	8.0	16.8
有效容積（m3）		1	2	3	4	8	16	24	38
生產能力(m3/min)		0.2—1	0.4—2	0.6—3	1.2—4	3—8	4—16	4—24	10—38
主軸電動機	型號	Y132M2-6	Y160M-6	Y160L-6	Y180L-6	Y200L2-6	Y280S-8	Y280S-8	Y280S-6
主軸電動機	功率	5.5	7.5	11	15	22	37	37	45
葉輪	轉速(r/min)	960	970	970	970	970	740	740	980
	直徑	400	460	540	620	720	860	950	—
	高度	155	175	207	247	321	349	—	—
	轉速(r/min)	358	331	266	215	185	160	153	—
	圓周速度(m/s)	7.5	7.5	7.5	7	6.97	7.6	7.6	7.4
刮板電動機	型號	Y90S-4	Y90S-4	Y90L-4	Y90L-4	Y90L-4	Y90L-4	Y90L-4	Y90L-4
	功率	1.1	1.1	1.5	1.5	1.5	1.5	1.5	1.5
	轉速(r/min)	1400	1400	1400	1400	1400	1400	1400	1400
刮板	轉速(r/min)	18	18	16	16	16	16	16	16
刮板	直徑	500	500	580	600	600	700	700	700
鼓風機風壓		≥12.6	≥14.7	≥19.8	≥19.8	≥21.6	≥25.5	≥30.4	≥34.3
最大充氣量(m3.min)		2	2	2	2	2	2	2	2
