HD系列德版顎式破碎機

破碎力大

優質的產品是我們的核心競爭力

High quality products are our core competitiveness

產品簡介

Product Introduction

在礦山和建筑破碎行業，處于生產線前端的顎式破碎機，其性能直接影響全套生產線的質量與運行情況，這使人們對顎破的產能和穩定性要求越來越高。根據市場需求，紅星集團以40多年的破碎行業工程案例經驗，與德國破碎機專家聯合開發的HD系列高性能顎式破碎機，為礦山和碎石生產線提產增效帶來新的突破。

產品優勢和特點

Product Advantage

破碎力大

使用超大軸承和鍛造主軸，承載破碎力更大。
生產率高

低懸掛運動機構設計，提高生產率。
易于維護

采用高耐磨齒板，維護周期更長，節約開支。
故障率低

性能可靠，進行了優化設計，故障率低。

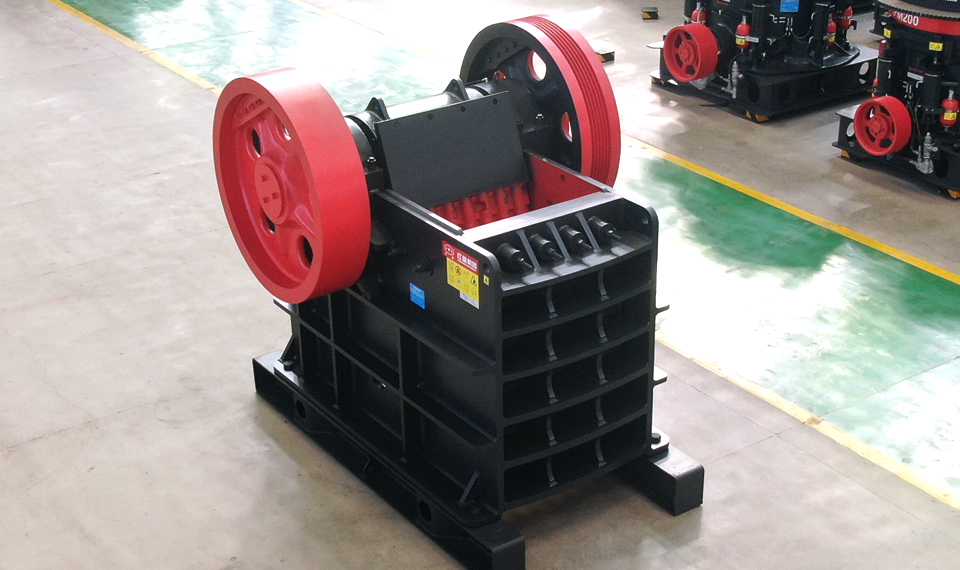

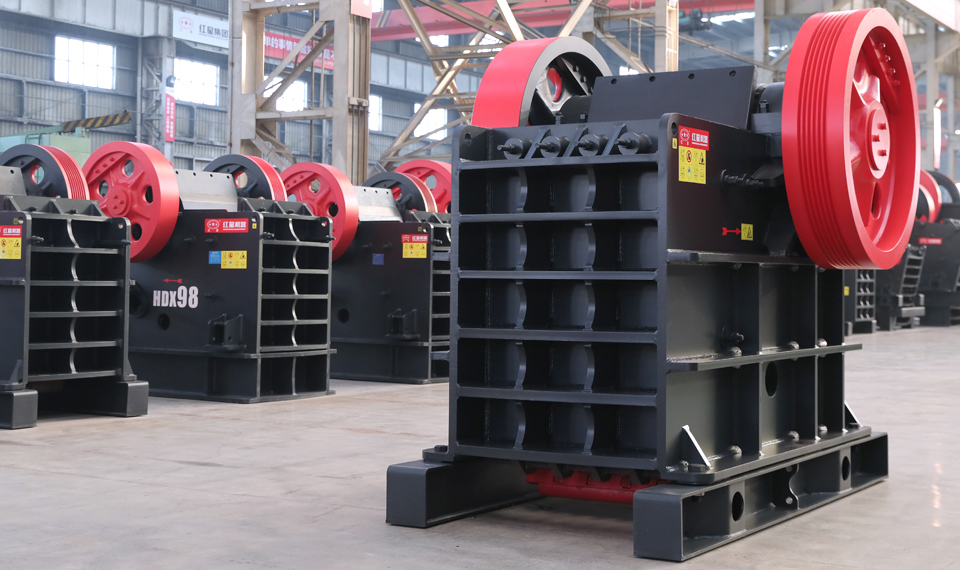

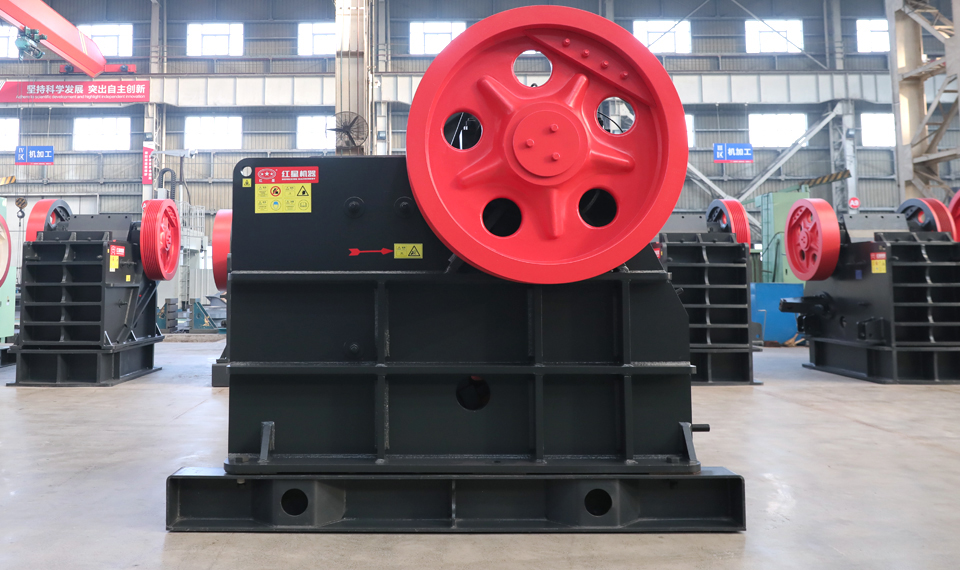

產品實拍展示

Product Photos

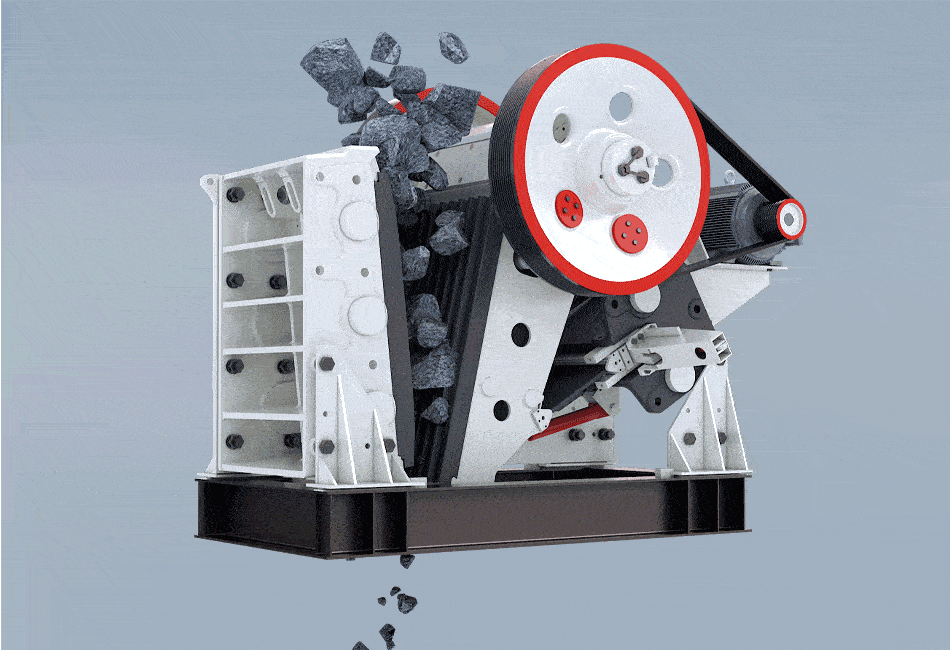

產品結構組成

Structural Composition

（1）偏心軸：偏心軸經鍛打熱處理，強度更高，通過能力更大；兩端配備超大軸承，承載能力強，堅固耐用。（2）飛輪：經過多次計算設計，有效平衡偏心運轉產生的不平衡力；與配重緊密配合，降低振動等級，運轉更加平穩可靠。（3）機架：E型機架，合理分配加強筋，加強機器強度和穩定性，運轉振動小、噪音低；邊護板螺栓固定系統，方便快捷。（4）顎板：曲線形優化，提高產能，降低磨損；錳鋼合金，增加厚度，堅固耐用，上下對稱，可對調二次使用。（5）軸承座：優化結構，運轉更穩定，減少因變形對軸承的傷害；特殊放置方式，有效消除破碎分力。（6）調整裝置：調整裝置配備了液壓缸或螺桿，排料口調節方便快捷。（7）潤滑系統：集中潤滑系統，采用通用潤滑連接頭，效能高快捷；迷宮密封，能有效阻止灰塵。（8）破碎腔型：優化設計，精確偏心距計算，合理動顎運動軌跡設計，產量提高30%-50%。

Technical parameters

技術參數

型號	進料口尺寸	最大進料粒度	出料口調整范圍	處理能力(t/h)	電機功率	外形尺寸長×寬×高
HD72(57)	460×720	425	45-100	50-120	6P 55	2100×1556×1640
HD86(69)	580×860	500	50-150	60-280	8P 75	2200×1754×1810
HD98(751)	680×980	630	75-175	110-410	8P 110	2660×1960×2175
HD110(912)	850×1100	750	100-200	170-550	6P 132	2960×2381×2556
HD125	950×1250	900	125-225	280-750	8P 160	3500×2614×2925
